Automatización Sede Corporativa CAF
Diseño e implementación del Sistema de Supervisión y Control (BMS) para iluminación y climatización en la Renovación de la Sede CAF, alineado a certificaciones internacionales.
El objetivo de la renovación tecnológica

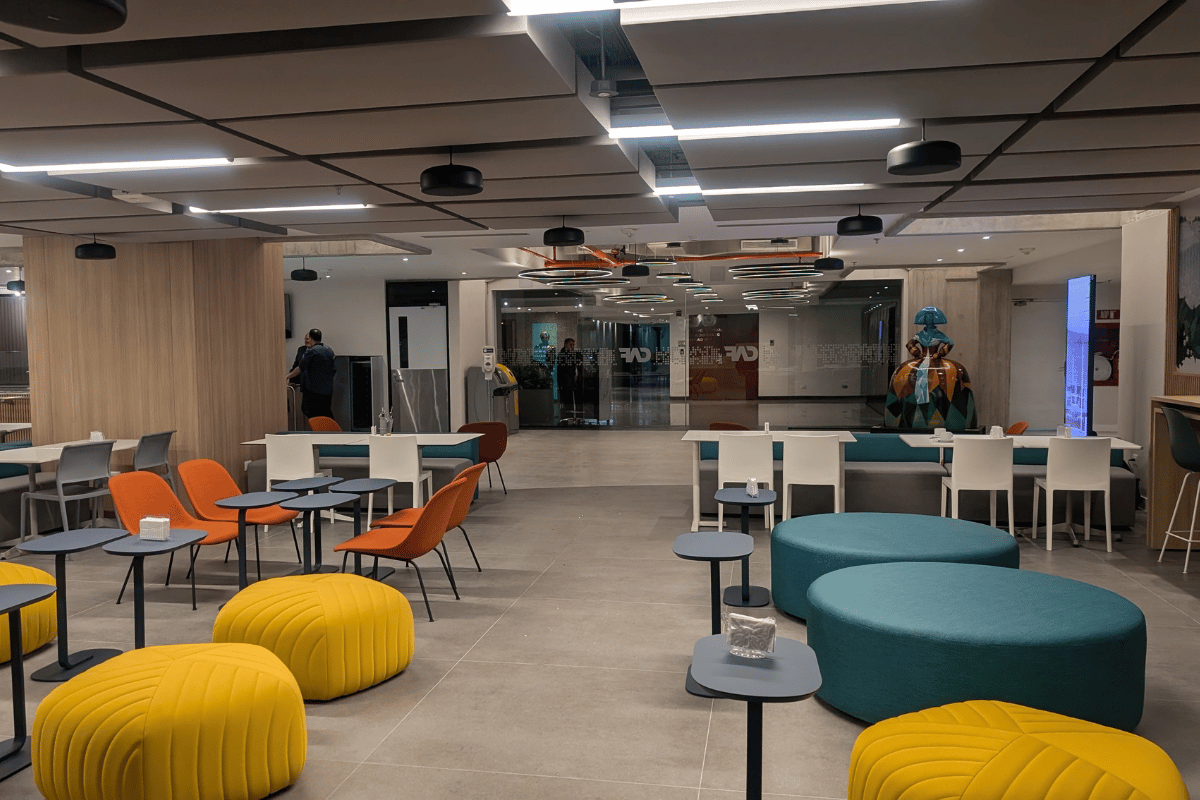

Como parte del Proyecto de Renovación del Edificio Sede CAF, la corporación requería implementar un sistema de supervisión y control de vanguardia para sus nuevos espacios, específicamente el Nivel Mezzanina 2 y el Comedor del Nivel SS. El objetivo principal era facilitar la operación eficiente de los sistemas de iluminación y aire acondicionado, integrando tecnologías que permitieran un monitoreo centralizado y autónomo que garantizara el máximo confort de los usuarios mientras se optimizaba el uso de los recursos.
La situación existente / El reto técnico
El desafío consistía en unificar la gestión de una gran diversidad de equipos mecánicos y eléctricos (Unidades Manejadoras de Aire - UMAs, fancoils, cajas de volumen variable VAV y circuitos de iluminación regulables) distribuidos en espacios complejos como la Sala TED, salas de reuniones y comedores. Además, toda la arquitectura de control debía diseñarse en estricta alineación con los requerimientos de la certificación LEED V4 ID+C, exigiendo el cumplimiento de créditos críticos relacionados con la optimización del rendimiento energético, iluminación interior y comodidad térmica.
Ingeniería y Arquitectura de Control Abierta

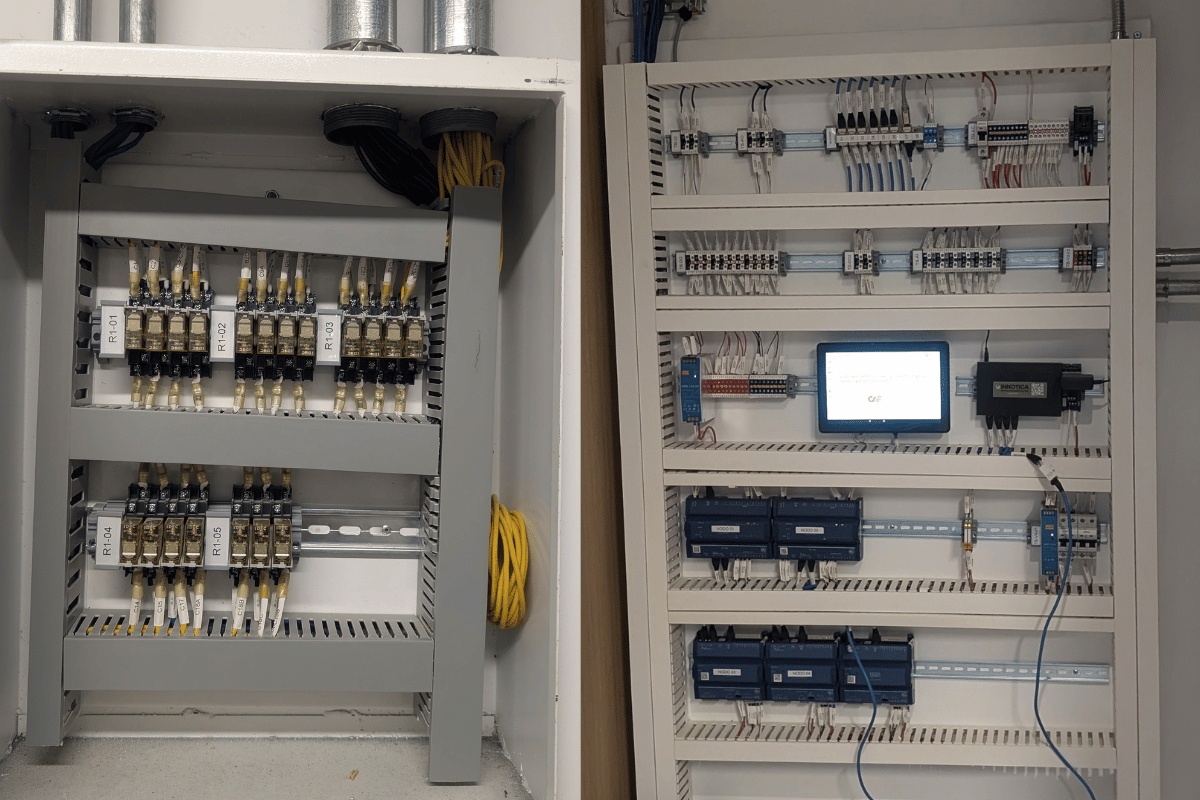

Innotica desarrolló el diseño, procura, instalación y puesta en marcha de una red de control basada en una estructura distribuida con controladores lógicos programables (PLC) e instrumentación avanzada. El sistema de control de aire acondicionado (SAA) incluyó la instalación de sensores de corriente, flujo de aire y temperatura en ductos para la gestión de las UMAs y servomotores para las cajas VAV. Toda la plataforma se comunicó bajo protocolos abiertos (BACnet IP, Modbus TCP, BACnet MS/TP, Modbus RTU) aprovechando la infraestructura de cableado estructurado del edificio.

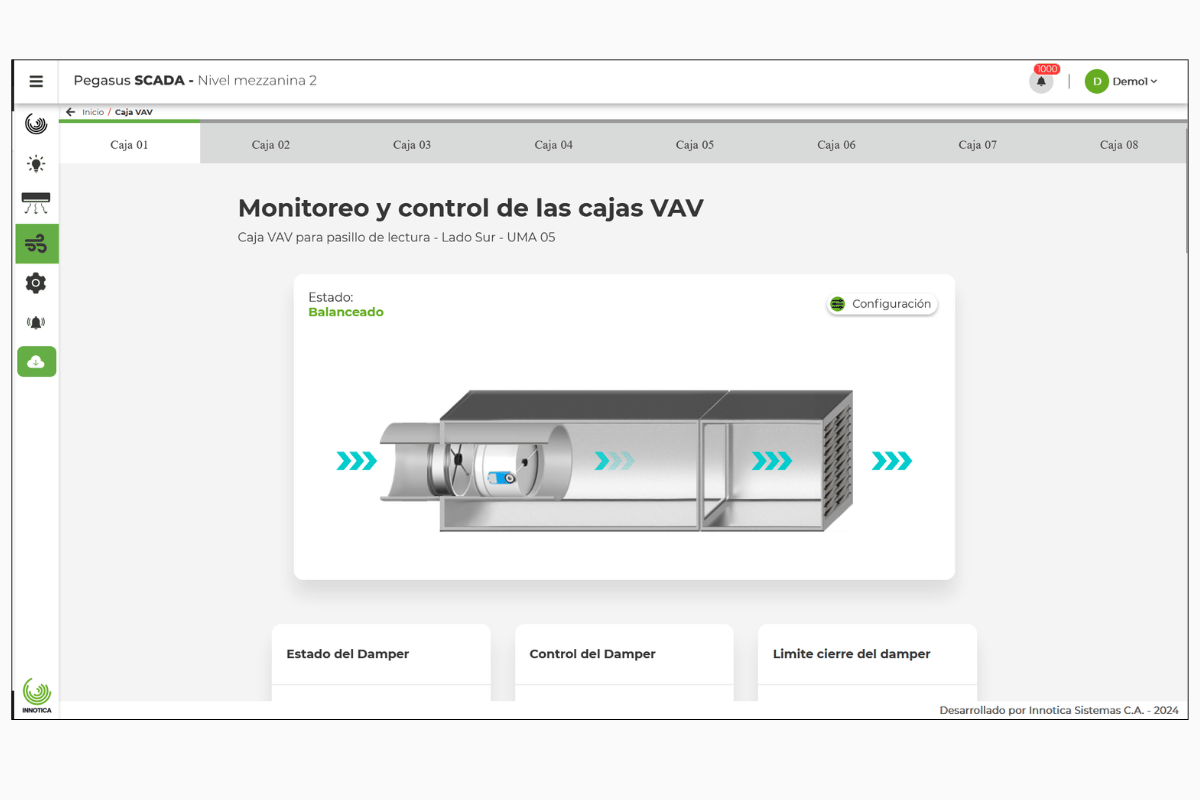

Gestión inteligente e interfaces de usuario

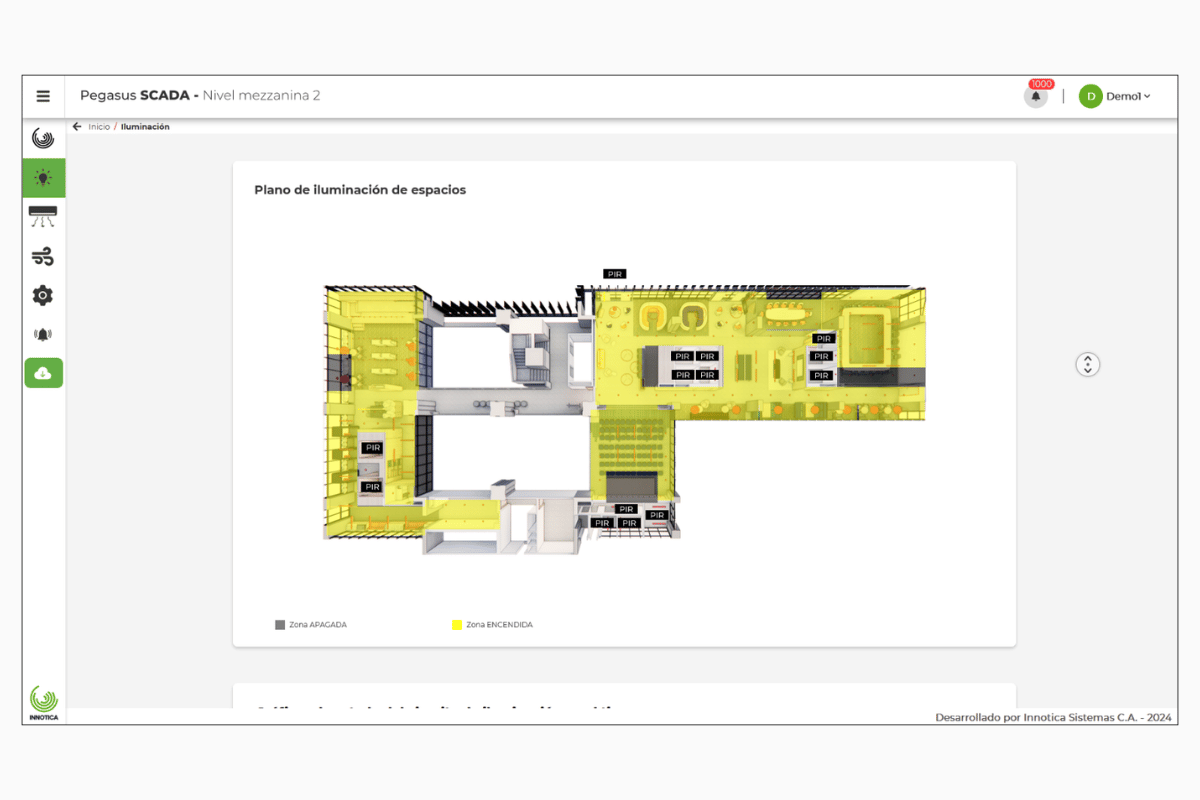

Para la operación diaria, se implementó el Sistema de Control de Iluminación (SCI) utilizando detectores de presencia, horarios automatizados y señales de voltaje variable de 0-10V para la regulación de intensidad (dimming) en áreas configurables. Los usuarios pueden gestionar los espacios de forma local mediante interfaces táctiles (HMI) de 3.5" y 10" que agrupan circuitos en "Escenas" preestablecidas (ej. Pasillos, Mesas, Terraza). Simultáneamente, el software del BMS proporciona a los operadores visualización gráfica en planos, monitoreo en tiempo real y gestión de alarmas de todos los subsistemas.
Impacto Operativo y Eficiencia Sostenible
El despliegue de esta plataforma de automatización garantizó la interconexión y operatividad de la infraestructura mecánica y eléctrica bajo los exigentes estándares de LEED V4 ID+C. La instalación de sensores de corriente y flujo permitió monitorear el consumo de energía y contabilizar las horas de operación de cada equipo de climatización, facilitando así la planificación de mantenimientos preventivos. Esto se traduce en una drástica reducción del desperdicio energético, la prolongación de la vida útil de los activos y un entorno interior altamente confortable para el personal de CAF.
