SCADA y Telemetría en Plataforma Petrolera
Integración de un sistema avanzado de monitoreo remoto y software SCADA para la supervisión de la infraestructura eléctrica crítica de PDVSA en el Lago de Maracaibo.
El reto de la supervisión crítica en el sector petrolero
El reto principal en esta plataforma petrolera era garantizar la supervisión constante de una extensa red de gabinetes eléctricos y Centros de Control de Motores (CCM). Se requería implementar un sistema de monitoreo remoto altamente confiable para identificar variables fuera de rango, evitar desviaciones en los procesos operativos y prevenir incidentes tanto materiales como personales en esta infraestructura de misión crítica.
Arquitectura de red distribuida y protocolos industriales

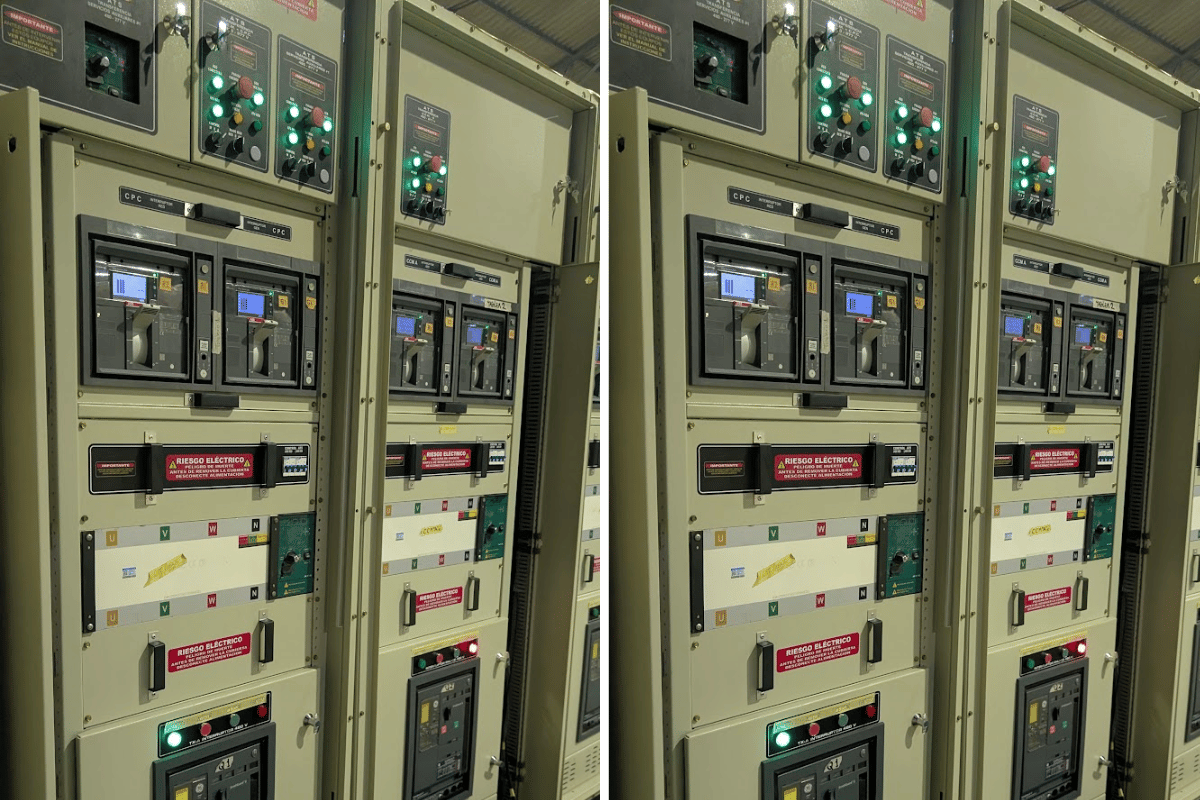

La solución arquitectónica consistió en una red distribuida compuesta por tres gabinetes locales ubicados en los módulos A, B y C de la instalación, centralizados a través de un gabinete principal (CDP) en el Módulo Central de Control. Esta red integra interruptores de potencia (GE y ABB) y analizadores de red (GE PQM II y GENIUS) comunicados fluidamente mediante protocolos industriales robustos como Modbus RTU sobre RS-485 (topología Daisy Chain) y Ethernet IP en topología estrella.
Telemetría en el Centro de Distribución de Potencia

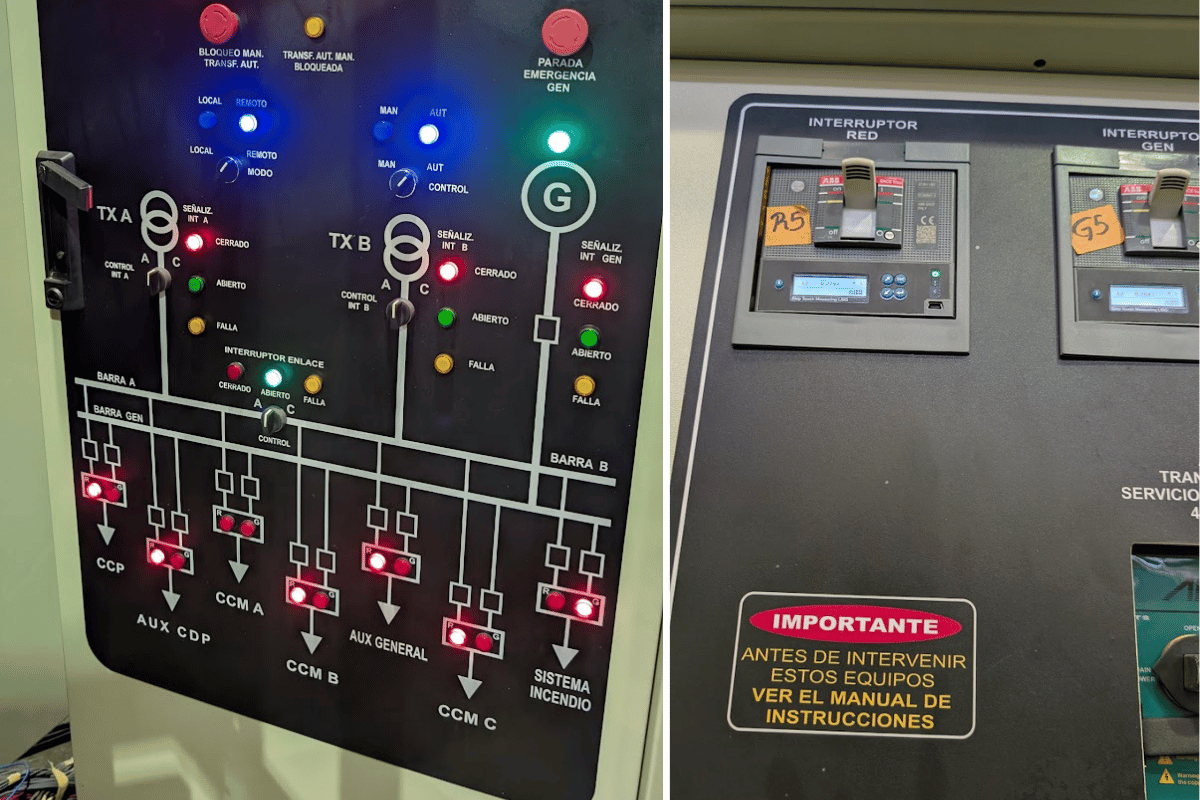

El alcance de la telemetría abarca los activos más críticos de la plataforma: el Switchgear principal de entrada, los transformadores de 2500 KVA (monitoreando variables térmicas), el Centro de Distribución de Potencia (CDP), y los gabinetes del Sistema Contra Incendio y Servicios Auxiliares. El sistema adquiere señales digitales (contactos secos) y analógicas para medir en tiempo real voltajes, corrientes, frecuencias, factor de potencia y energía activa, además del estado físico de los interruptores y sistemas de transferencia automática (ATS).
Control centralizado con Software SCADA

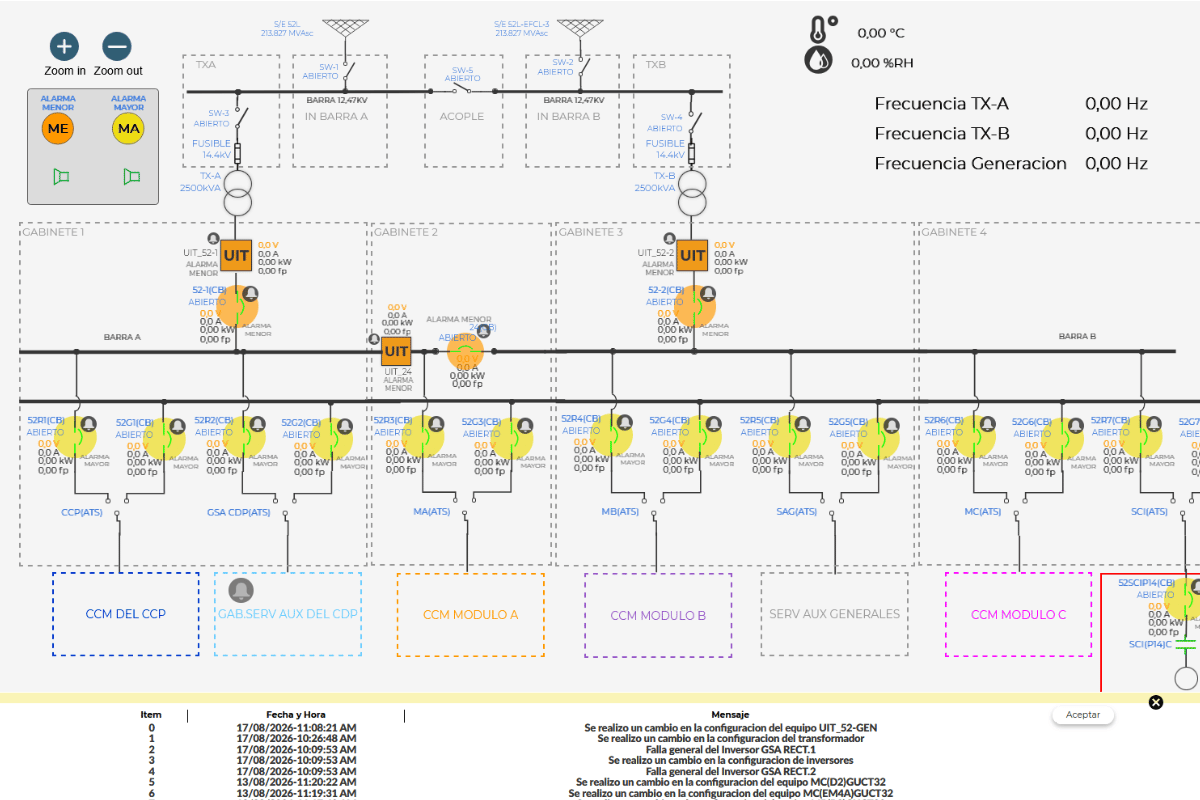

Para la gestión de los datos, se instaló un software SCADA en el servidor principal, estructurado en secciones de monitoreo, configuración y reportes. La interfaz permite a los operarios en la sala de control visualizar diagramas eléctricos interactivos de la planta y gestionar un riguroso sistema de alertas escalonado ("Alarma Menor" y "Alarma Mayor"). Estas alarmas activan automáticamente balizas estroboscópicas (rojas o amarillas) y sirenas en la instalación para asegurar una respuesta del personal inmediata.
Logros del proyecto e impacto operativo
La integración de esta plataforma de telemetría y SCADA garantiza la continuidad operativa y la confiabilidad del suministro eléctrico de la plataforma petrolera. Al contar con detección predictiva y alertas inmediatas ante fluctuaciones de corriente, caídas de tensión o sobretemperaturas, se optimiza el monitoreo de los equipos electromecánicos de alto valor, se reducen drásticamente los riesgos de paradas no programadas y se elevan los estándares de seguridad industrial en las instalaciones de la plataforma.
